מכונת CNC לחיתוך קצף

סוגי מכונות CNC לחיתוך קצף

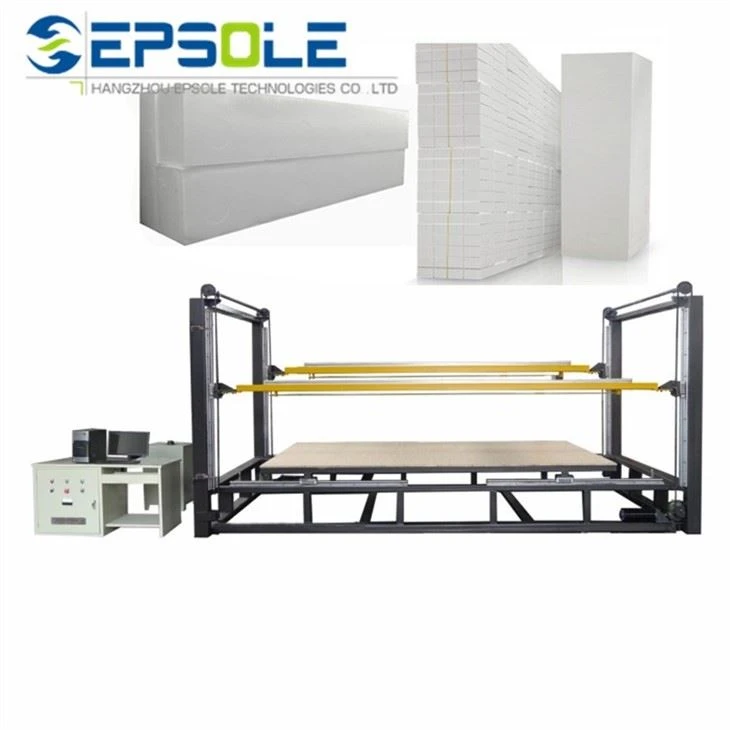

מכונות CNC תיל חם:

השתמש בחוט מחומם כדי להמיס או לאדות קצף, ויוצר חתכים חלקים ומדויקים.

אידיאלי לקצף קל משקל כמו קלקר, EPS (קלקר מורחב) ו- XPS (קלקר מוחצן).

נתב - מכונות CNC מבוססות:

השתמש בכלי חיתוך מסתובב (סיביות נתב) כדי לגלף קצף.

מתאים לקצף צפוף יותר כמו פוליאוריטן או EVA (אתילן - ויניל אצטט).

מכונות CNC לייזר:

השתמש בקרן לייזר כדי לחתוך או לחרוט קצף.

פחות נפוץ לחיתוך קצף עקב התכה ואדים פוטנציאליים.

מכונות CNC של Waterjet:

השתמש בסילון מי לחץ - לחץ כדי לחתוך קצף.

מתאים לחומרים קצף עבים או צפופים יותר.

רכיבים של מכונת חיתוך קצף CNC

כלי חיתוך:

חוט חם: להיתוך קצף (משמש במכונות CNC חוט חם).

נתב: לגילוף קצף (משמש בנתב - מכונות CNC מבוססות).

לייזר או ג'ט מים: ליישומי חיתוך מיוחדים.

בקר CNC:

מחשב - מערכת מבוקרת המפרשת קוד g- (שנוצר מתוכנת CAD/CAM) ומכוונת את התנועה של כלי החיתוך.

מסגרת מכנית:

המבנה שמחזיק את כלי החיתוך ומעביר אותו בחלל דו -ממדי או תלת ממדי. בדרך כלל זה כולל מנועי צעד או סרוו לתנועה מדויקת.

שולחן עבודה:

המשטח בו מאובטח חומר הקצף במהלך החיתוך.

תוֹכנָה:

תוכנת CAD: משמש לתכנון דגם התלת מימד של האובייקט שיחתוך.

תוכנת CAM: ממירה את מודל התלת מימד לנתיבי כלים (g - קוד) עבור מכונת CNC.

ספק כוח:

מספק את הזרם החשמלי הדרוש להפעלת כלי החיתוך (למשל, חימום החוט או הפעלת הנתב).

איך עובדת מכונת חיתוך קצף CNC

יצירת עיצוב:

מודל תלת מימד של האובייקט נוצר באמצעות תוכנת CAD.

דור נתיבי כלים:

תוכנת CAM מייצרת קוד G -, המכיל הוראות למכונת CNC לעקוב.

הגדרת חומר:

חומר הקצף מאובטח על שולחן העבודה של המכונה.

תהליך חיתוך:

כלי החיתוך נע לאורך שביל הכלים, חותך או נמס את הקצף ככל שהוא הולך.

מהירות הכלי, הטמפרטורה (לחוט חם) או לחץ (עבור jatejet) נשלטת בקפידה על מנת להבטיח חתכים נקיים ומדויקים.

פרסם - עיבוד:

לאחר החיתוך, החלק המוגמר עשוי לדרוש מלטש או גימור מינימלי, תלוי ביישום.

יישומים של מכונות חיתוך קצף CNC

חלל:

חיתוך ליבות קצף לחלקים מורכבים, כמו כנפיים וגוף גוף.

אריזה:

הפקת תוספות קצף מותאמות אישית לאריזת מגן.

עשיית מודלים:

יצירת דגמים אדריכליים, אבות -טיפוס ועיצובים בקנה מידה - למטה.

אמנות ופיסול:

יצירת עיצובים וצורות מורכבות מקצף.

מטוסי RC:

חיתוך רכיבי קצף עבור - מטוסים ומל"טים מבוקרים.

עשיית סימנים:

יצירת אותיות וצורות תלת מימד לשילוט.

בידוד תרמי:

עיצוב חומרי בידוד קצף לבנייה.

יתרונות של מכונות חיתוך קצף CNC

דִיוּק: מסוגל לחתוך צורות מורכבות ברמת דיוק גבוהה.

גימור חלק: משאיר משטח נקי וחלק, ומפחית את הצורך בגימור נוסף.

צדדיות: יכול לחתוך מגוון רחב של חומרי קצף.

יְעִילוּת: מהיר יותר משיטות חיתוך ידניות לעיצובים מורכבים.

אוטומציה: מקטין את עלויות העבודה ומגביר את יכולת ההחזרה.

מגבלות של מכונות חיתוך קצף CNC

מגבלות חומריות: מוגבל לקצף וחומרים קלים אחרים.

ניהול חום (לחוט חם): דורש שליטה מדויקת בטמפרטורת החוט כדי להימנע משריפה או עיוות של הקצף.

עֲלוּת: השקעה ראשונית גבוהה יותר בהשוואה לכלי חיתוך ידניים.

מגבלות עובי: העובי המרבי של הקצף מוגבל על ידי יכולות כלי החיתוך.
